- 商品名稱：KX KC型熱電偶用補償導線
- 添加時間：2023-03-31 11:06:43
- 電 話：13955097078
郵 箱：ahytcable@163.com
一、概述
熱電偶補償導線、補償電纜的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品等效采用等效采用IEC 584－3《熱電偶第三部分－補償導線》**標準，產品質量優于GB 4989-85《熱電偶用補償導線》國家標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代******xj****水平。熱電偶補償導線、補償電纜主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。KC補償導線
二、主要技術指標
1、補償導線型號按產品的品種劃分為：SC、KC、KX、EX、JX、TX、NC
2、其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。KC補償導線
注：SC型補償導線可配用R型分度號熱電偶
3、使用分類、允差等級、護層著色標志
使用分類 | 標志 | 允許登記及護層著色 | |
普通級 | 精密級 | ||
一般用 | G | B（黑色） | A（灰色） |
耐熱用 | H | B（黑色） | A（******） |
4、結構特征、絕緣層、護層材料、使用溫度
R多股軟線芯
P屏蔽型

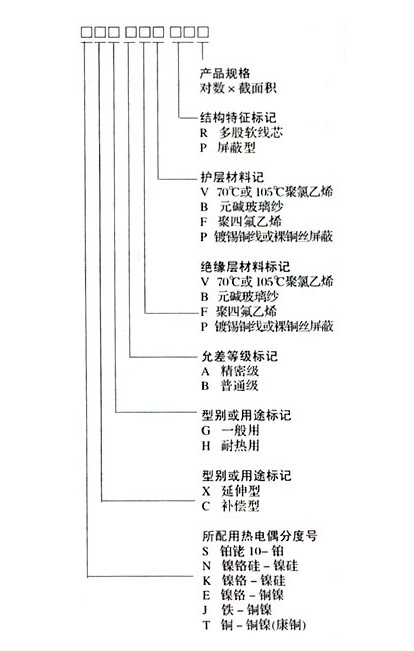

三、型號表示
示例：配K型偶補償導線，單線標稱截面1.5mm2
●一般用普通級補償型補償導線表示為；KC-GB-VV-2*1.5
●耐熱用精密級屏蔽補償型補償導線表示為:KC2-HA-FFP-2*1.5
●耐熱用精密級屏蔽軟線延伸型補償導線表示為:KX-HA-FFRP-2*1.5
注:1、補償導線成品的線芯間和線芯與屏蔽間的絕緣電阻，在溫度為20℃時每10米不小于5MΩ。
2、補償導線成品耐熱老化溫度在275℃/24小時前后進行5倍外徑的卷繞試驗，經電壓500 v/1分種不擊穿。
3、耐熱用補償導線的防水試驗，從成品中取出1.5m的試樣端部外露放入40±2℃的恒溫器中，經240小時（10）天后，導線線芯間和線芯與屏蔽間每米電阻值不小于25MΩ。
4、耐熱用補償導線的耐酸試驗，從成品中取出1.5m試樣端部外露放入40±2℃，95%濃度的硫酸溶液中，經240小時（10）天后，導線線芯間和線芯與屏蔽間每米電阻值應不小于25MΩ。
5、補償導線技術條件符合IEC 584－3標準，一般用的符合GB4989-85。
