ZR-DJYV計算機電纜
1. 產品用途
計算機電纜適用于額定電壓300/500V或直流1000V及以下的發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器儀表等。
2. 執行標準：Q/ZS—2008 《塑料絕緣及護套計算機電纜》
3. 其他計算機電纜型號、名稱
型 號 | 名 稱 | 使用條件 |
DJYV | 聚乙烯絕緣聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYPV | 聚乙烯絕緣銅線編織分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP1V | 聚乙烯絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP2V | 聚乙烯絕緣銅/塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP3V | 聚乙烯絕緣鋁/塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP4V | 聚乙烯絕緣鋼/塑復合帶分屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVP | 聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVP1 | 聚乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVP2 | 聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVP3 | 聚乙烯絕緣鋁/塑復合帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVP4 | 聚乙烯絕緣鋼帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYPVP | 聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP1VP1 | 聚乙烯絕緣鍍錫銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP2VP2 | 聚乙烯絕緣銅/塑復合帶分屏蔽銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYP3VP3 | 聚乙烯絕緣鋁/塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVV | 聚氯乙烯絕緣聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYPV22 | 聚乙烯絕緣銅線編織分屏蔽鋼帶鎧裝聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVVP | 聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVVP1 | 聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVVP2 | 聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVVP3 | 聚氯乙烯絕緣鋁/塑復合帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVVP4 | 聚氯乙烯絕緣鋼帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVPVP | 聚氯乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVP1VP1 | 聚氯乙烯絕緣鍍錫銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVP2VP2 | 聚氯乙烯絕緣銅/塑復合帶分屏蔽銅帶總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJVP3VP3 | 聚氯乙烯絕緣鋁/塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 | 固定敷設 |
DJYVPR | 聚乙烯絕緣銅線編織總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYVP1R | 聚乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYVP2R | 聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYVP3R | 聚乙烯絕緣鋁/塑復合帶總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYPVPR | 聚乙烯絕緣銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYP2VP2R | 聚乙烯絕緣銅/塑復合帶分屏蔽銅帶總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJYP3VP3R | 聚乙烯絕緣鋁/塑復合帶分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJVVPR | 聚氯乙烯絕緣銅線編織總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJVVP1R | 聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJVVP2R | 聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
DJVVP3R | 聚氯乙烯絕緣鋁/塑復合帶總屏蔽聚氯乙烯護套軟計算機電纜 | 移動敷設 |
注：阻燃類電纜在表中型號前加ZA—、ZB—、ZC—、ZD—代號，表示阻燃電纜。 | ||
4. 計算機電纜規格及范圍
型 號 | 標稱截面 mm2 | 纜芯對數 |
DJYV DJYPV DJYP1V DJYP2V DJYP3V DJYP4V DJYVP DJYVP1 | 0.12 、 0.2 、 0.4 、 0.5 0.75、1.0、1.5 、 2.0 、 2.5 | 2×2～50×2 |
DJVV DJYPV22 DJVVP DJVVP1 | 0.12 、 0.2 、 0.4 、 0.5 0.75、1.0、1.5 、 2.0 、 2.5 | 2×2～50×2 |
DJYVPR DJYVP1R DJYVP2R DJYVP3R DJYPVPR DJYP2VP2R DJYP3VP3R DJVVPR DJVVP1R | 0.12 、 0.2 、 0.4 、 0.5 0.75、1.0、1.5 、 2.0 、 2.5 | 2×2～50×2 |

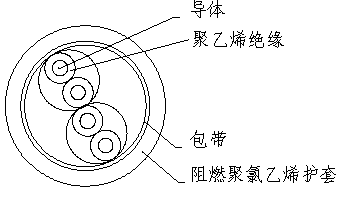

5. 典型計算機電纜結構示意圖 （ZR-DJYV 型）
