產品說明:
一、概述：
該產品按照 GB3836.1—2000 《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.4—2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》的有關標準制造生產，防爆標志為Ex[ib]ⅡCT6，經國家指定質檢機構檢驗取得防爆合格證。

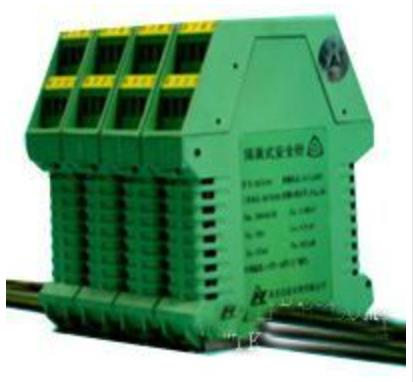

SWP8083-EX 熱電阻隔離式安全柵，將現場2/3線制熱電阻的信號轉換成與之隔離的兩路標準4～20mA（溫度線性）電流信號傳送到安全側輸出。
二、主要技術性能：
防爆標記： Ex[ib]ⅡCT6
本安防爆參數：Uo＝2.5V， Io＝95mA，
C o＝6.5uF，L o＝3.6mH，
P o＝0.3W，Um=36VDC
電源電壓：24VDC±10%
消耗功率：1.8W（24V供電，二路20mA輸出）
危險區輸入：三線制RTD ⑦+⑧-⑨-
二線制RTD ⑦+⑧- (⑨與⑧短接)
安全區輸出：全隔離二路4～20mA/1～5V DC（①+②-、④+⑤-）
輸出負載: ≤750Ω（內部250Ω負載）
輸出精度：0.2%F.S
溫度漂移：0.01%F.S
環境溫度：+5℃～40℃
相對濕度：35％～85％RH
儲存溫度：-40℃～85℃
重量：約150ｇ
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
適用現場設備：二、三線制熱電阻。
安裝注意事項：
1. 隔離式安全柵應安裝非危險場所。
2. 隔離式安全柵通往現場（危險場所）的軟銅導線截面積須***大于0.5mm2。
3. 連接導線的絕緣強度應大于500V。
4. 隔離式安全柵本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設、采用各自保護套管。隔離式安全柵的本安側，不允許混有其它電源，包括其它本安電路的電源。
5. 隔離式安全柵與一次儀表組成本安安全防爆系統時，須***經國家指定的防爆檢驗機構檢驗認可。SWP8000-EX系列隔離式安全柵由國家防爆電氣監督檢驗中心，給出的Co, Lo分布參數是相對與∏C級（氫氣級）的***大允許值，對于∏B級環境可把該參數乘以3，對于∏A級環境可把該參數乘以8。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。
6. 對隔離式安全柵進行單***通電調試時，須***注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。
7. 嚴禁用兆歐表測試隔離式安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部隔離式安全柵接線，否則會引起內部器件損壞。
8. 凡與隔離式安全柵相連結的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。
9. 如隔離式安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，應按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修***限于所述的范圍進行，其外的維修應與制造廠商量）。經檢修后方能重新投入運行。
10. 隔離式安全柵的安裝，使用和維護應嚴格遵照.GB 3836.15—2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關條款進行。
11. 取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構。
