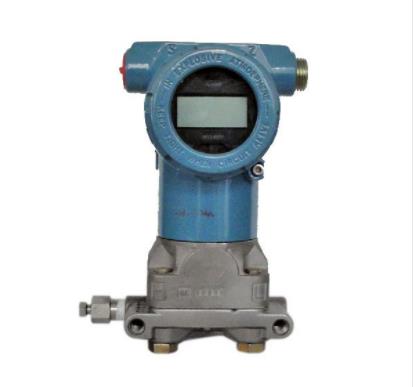

- 商品名稱：3051壓力變送器
- 添加時間：2023-04-19 15:01:17
- 電 話：13955097078
郵 箱：ahytcable@163.com
產品說明:
一、工作原理
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫?。傳感膜片?**大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
二、特點
完整的變送器系列
測量范圍：0-0.5inH2O至6000psig
結構小巧、堅固、抗震
模塊化結構
阻尼可調
多種選項，令應用靈活
智能，模擬或低功耗電路
電氣連接及安裝：配有多種過程連接器和安裝法蘭。
三、3051變送器及其分類
3051C型、表壓與絕壓變送器
性能優異：精度0.075%量程比100:1
差壓：校驗量程從0.5inH2O至2000psi
表壓：校驗量程從2.5inH2O至2000psi
******壓力：校驗量程從0.167psia至4000psia
過程隔離膜片：不銹鋼，哈氏合金CR，蒙乃爾R，鉭（***限CD，CG）及鍍金蒙乃爾
設計小巧、堅固而質輕，易于安裝
四、3051變送器技術指標如下
名稱型號 | 測量范圍 | 量程比 | 精度 |
3051C型 | |||
0-0.5inH2O至2000Psi | 100:1 | 0.075% | |
表壓變送器3051CG | 0-2.5inH2O至2000Psi | 100:1 | 0.075% |
******壓力變送器3051CA | 0-0.167Psia至2000Psi | 100:1 | 0.075% |
3051T型 | |||
******壓力變送器3051TA | 0-0.3-1MPsia | 100:1 | 0.075% |
表壓變送器3051TG | 0.3-1MPsig | 100:1 | 0.075% |
3051L型 | |||
液位變送器3051L | 2.5inH2O-8310H2O | 100:1 | 0.075% |
3051H型高過程溫度壓力變送器（過程溫度191℃） | |||
差壓變送器3051HD | 0-0.62kPa至13800kPa | 100:1 | 0.075% |
表壓變送器3051HG | 0-0.62kPa至13800kPa | 100:1 | 0.075% |
3051P型參考級壓力變送器（精度0.05%） | |||
差壓變送器3051PD | 0-0.62kPa至248kPa | 10:1 | 0.05% |
表壓變送器3051PG | 0-0.62kPa至13800kPa | 10:1 | 0.05% |
3051C型低功耗壓力變送器6-12V直流供電，耗電18-36mW,4-20mA輸出，耗電量為200mW以上。0.8-3.2V與1-5V輸出可選。 | |||
